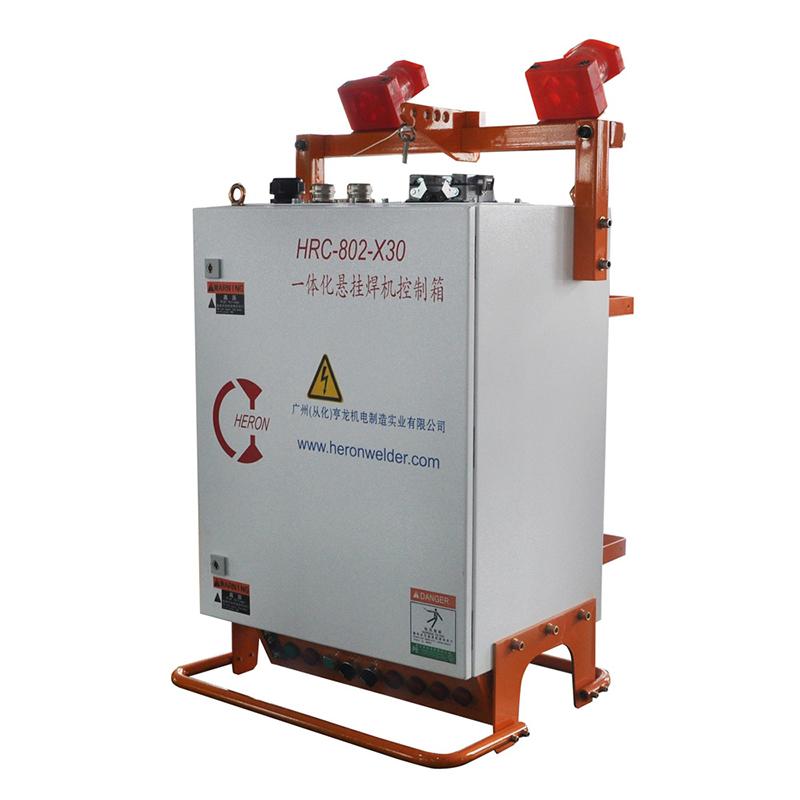

Armoire de commande pour soudage

Spécifications
1. L’armoire de commande pour soudage Heron est destinée à contrôler un pistolet de soudage. Nous pouvons aussi fabriquer une armoire capable de contrôler deux pistolets de soudage à la demande client.

2. Nous adoptons un inverseur de fréquence 10000Hz pour améliorer son temps de réponse.

3. Le courant de soudage peut être réglé dans le but d’augmenter progressivement la compensation dans une fourchette de huit choix.

4. Notre armoire suspendue pour soudage par point intègre un système de calibration automatique du courant secondaire.

5. Elle prend en charge des connexions de soudage spéciales de haute efficacité. 10 ensembles de connexions sont disponibles, aboutissant à une commutation automatique de multiples points.

6. Elle intègre des fonctions de soudage à réparation automatique.

7. Vous pouvez paramétrer individuellement la pression d’appui.

8. L’armoire de commande pour soudage adopte la fonction d comptage des points de soudage, ce qui facilite la gestion des électrodes.

9. Elle offre des fonctions uniques de copie des paramètres grâce à un programmeur portable, permettant la copie des paramètres de l’opérateur pour différentes machines de soudage.

10. L’adoption de la technologie avancée de courant constant et système de détection de courant critique permet le déclenchement automatique de l’alarme lorsque le courant de soudage est supérieur à la normale.

11. Notre produit adopte une méthode d’entrée à programmation binaire ayant la capacité de stocker plus de 64 différentes spécifications.

12. Le contrôleur de soudage par points suspendu est équipé d’une unité de protection avec la fonction d’arrêt automatique en cas de problème.

13. Le dispositif prend en charge la fonction de verrouillage et de contrôle de groupe.

14. La déviation entre le courant de soudage réel et le courant de soudage de réglage peut être maintenu à une valeur inférieure à ±2% et offrir un contrôle de précision en milliseconde.

15. L’équipement est équipé des fonctions de préchauffage, soudage, trempage, chauffage à trois impulsions. Les trois impulsions sont ajustables de façon indépendante pour le courant constant, compensation de tension, angle de contrôle optimal, intensification et la diminution et impulsions multiples.

16. Il peut de façon précise contrôler le pistolet de soudage par points pour terminer le serrage, la simulation, la libération et la commutation de course.

17. Lorsque l’équipement de soudage donne un signal d’affûtage, l’opérateur peut facilement commuter en mode affûtage (sans pression de contrôle sur le bouton et sans courant), en commutant simplement sur le panneau de la machine à souder. Ce permet de démarrer automatiquement le programme d’affûtage et commuter vers la pression d’affûtage.

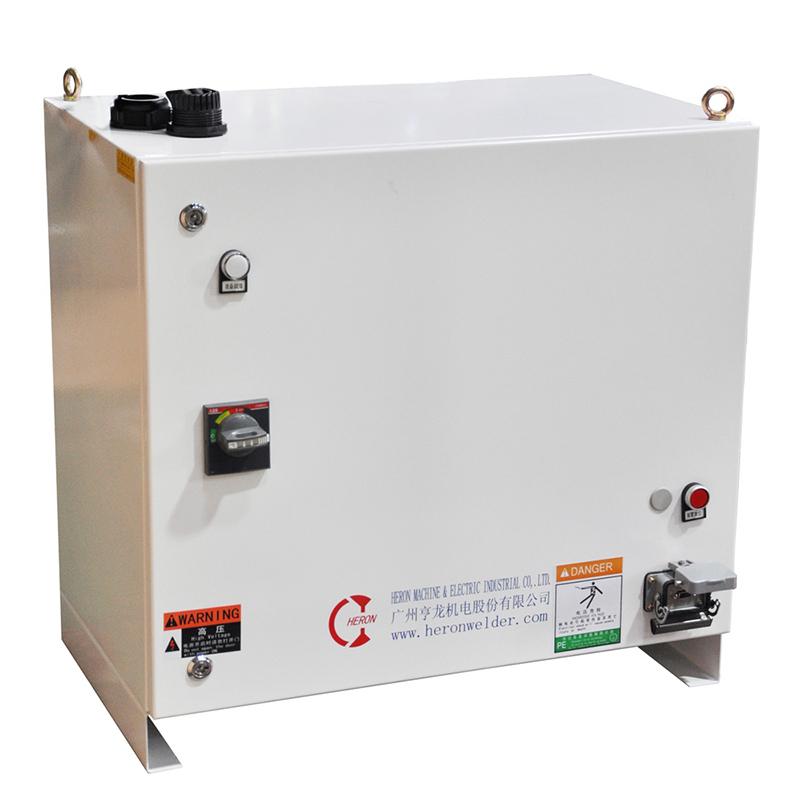

Armoire pour soudage par point pour robot

Spécifications
1. Nous utilisons des modes de contrôle de courant avec angle de conduction à courant constant et points de soudage uniques pour un contrôle divers.

2. La fréquence de sortie varie entre 1000Hz et 2000HZ.

3. L’armoire pour soudage par point pour robot intègre un système de calibration automatique du courant.

4. Nous adoptons plus de 128 fonctions pour le soudage en application interne et externe.

5. La tension de sortie de la vanne proportionnelle est de 0-10V.

6. la durée du soudage est de 0~2000ms.

7. L’armoire de commande pour soudage adopte 4 niveaux pour le courant de soudage. Chaque niveau est ajustable de façon indépendante, notamment le pré-soudage, intensification, le soudage 1, le soudage 2, le soudage 3, la diminution et le trempage. Le courant du soudage 2 peut être réglé jusqu’à 9 impulsions. Le soudage 1, le soudage 2, le soudage 3 intègre un système de surveillance indépendant du courant de soudage.

8. Les systèmes de calibration automatique de la pression du soudage et le système de contrôle de la pression programmable permettent à l’opérateur de régler la pression du soudage de façon séquentielle. La vanne proportionnelle est très pratique dans le système d’armoire de contrôle. L’opérateur peut choisir entre le modèle de réglage de la pression e pourcentage ou en KN. Il n’est pas nécessaire de pré calibrer la pression de soudage.

9. L’armoire suspendue pour soudage par point intègre la fonction de réparation automatique. Elle peut réparer automatiquement le soudage lorsque le courant de soudage dépasse la valeur établie. L’opérateur peut être réglé au mode processus de réparation répétée de la soudure.

10. Elle est équipée de trois interfaces de communication: RS232 (Modbus RTU), RS485 (Modbus RTU) et CAN (DeviceNet) pour garantir une transmission pratique des données.

Armoire pour soudage par point stationnaire

Spécifications

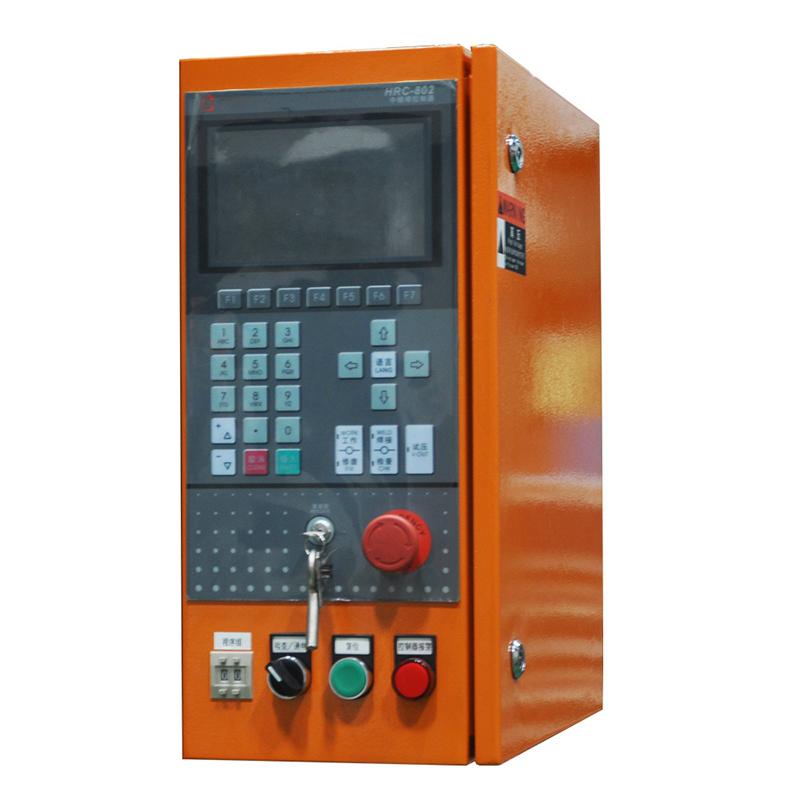

1. L’armoire pour soudage par point HRC802 prend en charge la fonction d’actualisation de programme par disque U. Cette fonction d’actualisation de programme vous est offerte gratuitement. Les clients peuvent donc bénéficier des nouvelles fonctions optimisées et services à valeur ajoutée.

2. L’armoire pour soudage à inverseur HRC802 peut contrôler le courant de court-circuit pendant le soudage à une précision de 3% par rapport à la valeur réglée. La précision sera différente selon les pièces de soudage, durée du soudage, courant de soudage. La précision du courant de soudage est dans les 3% sauf cas spéciaux. En cas d’étincelles pendant le soudage, vous devez diminuer le courant.

3. Pendant le processus de soudage par projection, le courant de soudage dans le contrôleur augmente rapidement avec la grande vitesse de la machine. Si le courant de réglage de la machine de soudage 220KVA est de 20KA, le temps d’augmentation du courant de soudage est de 3ms. Si le courant de réglage est de 10KA, le temps d’augmentation est de 2ms. Si le courant de réglage est de 30KA, le temps d’augmentation est de 4ms.

4. Notre armoire pour soudage présente la fonction de surveillance du courant de soudage trois niveau. Lorsque le courant de soudage dépasse la limite, l’armoire de soudage déclenche l’alarme. Ce contrôleur peut mesurer de façon précise le courant de soudage lorsque le circuit principal, le matériel et la calibration fonctionnement normalement.

5. Le circuit principal de l’armoire de commande HRC802 prend en charge les fonctions de vanne proportionnelle pour un contrôle automatique de la pression du soudage sans l’utilisation d’un système API. Nous offrons trois sortes de paramétrage: le mode pourcentage, le mode KN et le mode LbF. Avec les deux derniers modes, l’opérateur doit effectuer la calibration de la pression à l’aide d’une gauge de pression.

6. L’armoire pour soudage par point stationnaire intègre les fonctions d’augmentation de courant, affûtage d’électrode et remplacement. Son système de comptage permet de réaliser le comptage complet des points de soudage section simple, sorties par période, nombre total de production et points de soudage totaux sans la nécessité d’utiliser une unité externe de comptage. Le système adopte aussi le saut de soudure et l’alarme en cas de dépassement de limite pour les pièces à usiner uniques.

7. Elle peut afficher à temps réel la courbe du courant après le soudage, ce qui aide dans l’analyse et la recherche des problèmes de qualité de soudage.

8. Notre produit est équipé de 20 entrées de signal numérique et 20 sorties de signal numérique avec diverses interfaces externes pour répondre aux exigences des clients.

9. L’armoire de contrôle HRC802 offre une interface de communication RS485 et prend en charge le logiciel Windows pour la visualisation et modification des paramètres. Elle garantit une gestion précise de l’information de l’atelier.

Heron est une société engagée dans la fabrication des machines de soudage par résistance et des machines de soudage par points de haute performance. Expérimentée dans les solutions de soudage de technologie avancée depuis 1997, notre société propose la machine à souder à la molette, machine de soudure par résistance par points et les consommables de soudage pour les clients partout dans le monde.
