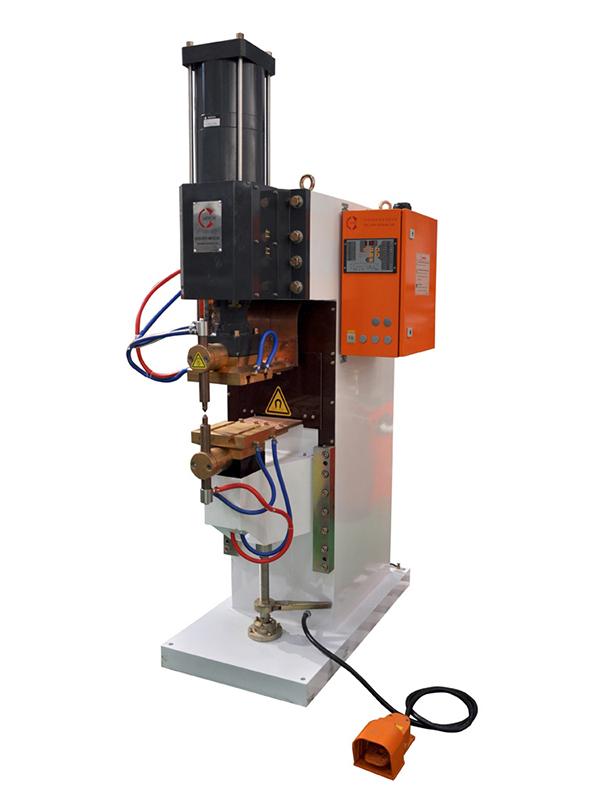

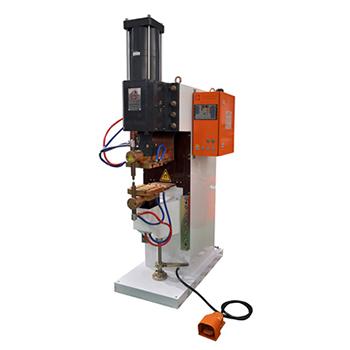

50KVA-500KVA Machines de soudage par résistance AC (Spot Welder, Projection Welder)

Applications
La machine de soudage par résistance AC de série ACH de haute résistance est principalement appliquée dans le soudage par points et le soudage par projection des métaux ferreux.

Spécifications
1. L’équipement de soudage efficace présente une puissance de 50KVA à 500KVA.
2. Le courant de court-circuit maximum est de 12KA à 76KA.
3. A pression atmosphérique de 6bar, la pression de soudage de notre machine est de 2510N à 24000N.
4. La machine de soudage est équipée de rails de guidage en losange.
5. La profondeur effective de la gorge est de 950mm.
6. L’équipement de soudage optimisé intègre un cylindre à course unique. Il peut aussi adopter un cylindre à double course et un servo vérin électrique selon les exigences du client.

Paramètres techniques
Modèle # DN-50-** DN-80-** DN-100-** DN-125-** DN-150-** DN-200-** DN-250-** DN-300-** DN-500-**
Capacité nominale KVA 50 80 100 125 150 200 250 300 500
Alimentation électrique V/￠/Hz 380/1PH/50HZ
Courant primaire maximal A 94 150 187 234 280 374 465 560 930
Câble primaire MM2 25 50 50 120 120 120 120 2*120 3*120
Courant de court-circuit maximum A 24000 25000 26000 28000 34000 38000 42000 46000 76000
Cycle de travail nominal % 50 50 50 50 50 50 50 50 50
Tension à vide au secondaire V 6.1 7.6 8.6 9.5 11.2 13.5/10.5 13/11 16.0/12.0 18.0/14.0
Taille du cylindre de soudage ￠*L ￠100*60 ￠125*100 ￠160*100 ￠160*100 ￠200*100 ￠200*100 ￠200*100 ￠200*100 ￠250*150
Pression maximale de soudage @ 0.5MPa N 3900 6000 10000 10000 15000 15000 15000 15000 24000
Pression d'air compressé MPa 0.6～0.7 0.6～0.7 0.6～0.7 0.6～0.7 0.6～0.7 0.6～0.7 0.6～0.7 0.6～0.7 0.6～0.7
Consommation d'eau de refroidissement L/MIN 8 8 8 8 10 14 14 14 14
Consommation d'air compressé L/point de soudage 2.28 3.56 5.84 5.84 9.24 9.24 9.24 9.24 14.43
Profondeur de gorge MM 370 540 540 540 540 528 528 * *
Ecartement des bras MM 329 364 364 364 364 425 425 * *
Taille des électrodes MM φ25 φ30 φ30 φ30 φ30 φ30 φ30 * *
Dimensions H(MM) 1472 1803 1803 1803 1803 1803 1803 * *
L(MM) 959 1284 1284 1284 1284 1269 1269 * *
W(MM) 430 500 500 500 500 560 560 * *

Notre société s’est engagée dans le développement et la production des machines de soudage par résistance AC 50KVA-500KVA et des machines de soudage par projection de haute qualité. Expérimentée dans les solutions de soudage de technologie avancée depuis 1997, Heron propose la machine à souder par résistance AC, machine de soudage par points, machine de soudage par résistance à la molette AC et le robot de soudage par points.
